Какие виды испытаний сварных образцов выполняются в лаборатории?
Испытание сварных образцов проводят для определения фактических механических характеристик основного металла, зоны термического влияния и сварного соединения в целом. В зависимости от технического задания и нормативной документации применяют разрушающие и неразрушающие методы контроля. Наиболее распространенная программа включает изготовление и испытание образцов на растяжение, изгиб, ударную вязкость, определение твердости, а также визуально измерительный и металлографический контроль.

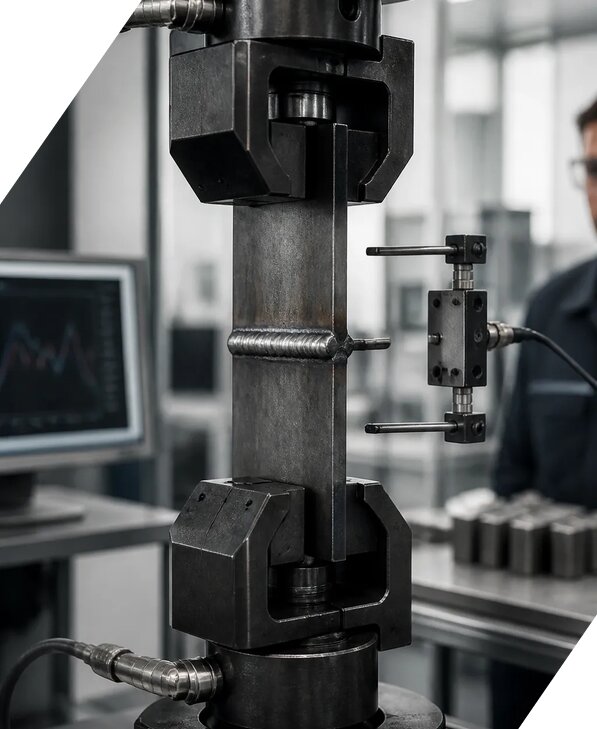

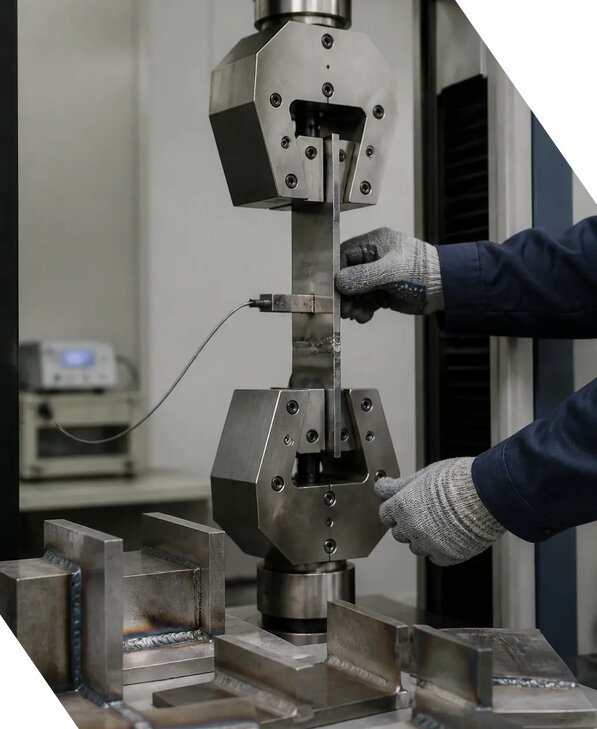

При испытании на растяжение используется образец на растяжение, который устанавливают в разрывную машину или универсальную испытательную машину. В процессе нагружения фиксируются максимальная и разрушающая нагрузка, предел текучести, временное сопротивление и относительное удлинение. По полученным данным строится диаграмма растяжения, позволяющая оценить прочность и пластичность металла. Испытание на изгиб выполняют с применением образца на изгиб, чтобы выявить трещины, надрывы и другие признаки разрушения сварного шва или околошовной зоны.
Для отдельных задач дополнительно определяют твердость Бринелля, твердость Роквелла или твердость Виккерса. Выбор метода зависит от марки металла, толщины изделия, состояния поверхности и требований проекта. Контролю могут подвергаться стыковые, угловые, тавровые, нахлесточные, муфтовые соединения и образцы, вырезанные из конструкций с арматурной сталью. Программа испытаний формируется с учетом назначения изделия, способа сварки, типа соединения и условий эксплуатации.
Перед началом работ выполняется подготовка образцов: идентификация, разметка, вырезка, механическая обработка рабочих поверхностей, удаление заусенцев и проверка геометрии. В процессе применяются поверенное измерительное оборудование и испытательное оборудование с контролем погрешности измерений. Результатом является протокол результатов с описанием образцов, условий нагружения, полученных характеристик и выводом о соответствии требованиям.
Как подготавливаются образцы сварных соединений к механическим испытаниям?
Подготовка образцов начинается с изучения сопроводительной документации, чертежей, сертификатов на металл и требований технического задания. Специалисты определяют место вырезки, направление прокатки, расположение сварного шва и зоны термического влияния. Для корректного лабораторного контроля каждому образцу присваивается идентификационный номер, который сохраняется на всех этапах работ и переносится в протокол результатов. Это исключает смешение образцов и позволяет сопоставить результаты измерений с конкретным участком конструкции или партией сварных изделий.
В зависимости от вида испытания применяются разные размеры и формы заготовок. Для испытания на растяжение изготавливают образец на растяжение с рабочей частью установленной длины и с плавными переходами к захватным участкам. Для проверки пластичности сварного соединения используют образец на изгиб, ориентируя его так, чтобы в зоне максимального напряжения находился сварной шов, корень или усиление шва. Если исследуется арматурная сталь, учитывают профиль стержня, диаметр, направление вырезки и возможное влияние сварки на прочностные характеристики.
Резку выполняют способом, который не приводит к перегреву и изменению структуры металла. После вырезки заготовки обрабатывают механически, удаляют заусенцы, острые кромки и следы термического воздействия. Рабочие поверхности проверяют инструментальными измерениями, контролируют ширину, толщину, длину и радиусы сопряжений. При необходимости проводят визуально измерительный контроль, чтобы выявить поверхностные трещины, расслоения и другие дефекты, способные повлиять на результат.
Методика проведения устанавливается с учетом ГОСТ 1497, профильных стандартов, проектной документации и требований заказчика. Перед нагружением специалист проверяет исправность испытательной машины, состояние захватов, точность датчиков и соответствие диапазона измерений предполагаемой нагрузке. Такая последовательность позволяет снизить влияние случайных факторов, обеспечить воспроизводимость испытаний и получить достоверные данные для оценки качества сварки, надежности изделия и соответствия требованиям нормативной документации.
Что показывает испытание сварного соединения на растяжение и изгиб?
Испытание сварного соединения на растяжение позволяет определить, насколько фактическая прочность соединения соответствует характеристикам основного металла и установленным нормативам. Образец на растяжение закрепляют в разрывной машине, после чего нагрузку увеличивают с заданной скоростью до момента разрушения или достижения предусмотренного критерия. В ходе испытания регистрируются усилие, удлинение, перемещение захватов и характер разрушения. На основании этих данных формируется диаграмма растяжения, по которой оценивают предел текучести, временное сопротивление, относительное удлинение, разрушающую нагрузку и пластичность металла.
Особое значение имеет место разрушения. Если разрушение происходит по основному металлу за пределами сварного шва, это может свидетельствовать о достаточной прочности соединения. Разрыв по металлу шва, линии сплавления или зоне термического влияния требует дополнительного анализа. Специалисты оценивают наличие пор, непроваров, шлаковых включений, подрезов, трещин и других дефектов, которые могли снизить несущую способность. При необходимости поверхность излома исследуется визуально или с применением дополнительных методов контроля.
Испытание на изгиб дает информацию о пластичности сварного соединения и способности металла воспринимать деформацию без образования недопустимых повреждений. Образец на изгиб устанавливают на опоры или в приспособление и нагружают до заданного угла либо радиуса гибки. После завершения процедуры проверяют лицевую и корневую поверхности, боковые стороны, участок сварного шва и околошовную зону. Критичными признаками считаются трещины, раскрытия, надрывы и отслоения, превышающие допустимые значения.
Комплексное применение растяжения и изгиба дает более полную картину состояния сварки. Растяжение характеризует прочность и деформативность, а изгиб помогает выявить склонность к хрупкому разрушению и недостаточную пластичность. Если изделие содержит муфтовое соединение, программа испытаний дополняется учетом его геометрии, способа передачи усилия и требований проекта. В аккредитованной лаборатории результаты фиксируются в протоколе результатов, а по итогам анализа может быть подготовлено техническое заключение о соответствии требованиям.
Какие показатели твердости определяются у сварных образцов?
Определение твердости у сварных образцов необходимо для оценки структурных изменений, возникших в металле шва, зоне термического влияния и основном металле. При сварке нагрев и последующее охлаждение могут изменить фазовый состав, размер зерна и локальные механические свойства материала. Поэтому одинаковая средняя прочность соединения не всегда означает равномерное распределение характеристик. Инструментальные измерения твердости позволяют выявить участки с повышенной хрупкостью, недостаточной прочностью или резким перепадом свойств между отдельными зонами.
В зависимости от материала и задачи применяют твердость Бринелля, твердость Роквелла или твердость Виккерса. Метод Бринелля чаще используют для относительно массивных металлических деталей и материалов с неоднородной структурой. Метод Роквелла удобен для оперативного контроля при подходящей толщине и состоянии поверхности. Метод Виккерса применяют для локальных измерений, тонких участков, малых зон термического влияния и построения профиля твердости поперек сварного шва. Выбор нагрузки, типа наконечника и количества отпечатков выполняют по нормативной документации и утвержденной методике проведения.
Перед измерениями поверхность подготавливают: удаляют окалину, загрязнения, лакокрасочные покрытия и значительные неровности, после чего обеспечивают необходимую шероховатость и плоскостность. Точки контроля наносят по заданной схеме. Обычно измерения проводят в основном металле с обеих сторон шва, в зоне термического влияния и непосредственно в металле шва. По результатам составляется таблица и, при необходимости, профиль распределения твердости. Значения сопоставляют с требованиями к марке стали, виду сварки, толщине изделия и назначению конструкции.
Оценка твердости не заменяет испытание на растяжение или изгиб, но дополняет их и помогает объяснить причины неудовлетворительных результатов. Например, чрезмерно высокая твердость в зоне термического влияния может указывать на риск хрупкого разрушения, а пониженная твердость иногда свидетельствует о перегреве или структурном размягчении. Все результаты измерений заносятся в протокол результатов с указанием примененного прибора, нагрузки, схемы точек, условий работы и погрешности измерений. При выявлении отклонений специалисты формируют техническое заключение с рекомендациями по дополнительному контролю.
Какие документы выдаются по итогам испытания сварных образцов?
По завершении работ заказчику передают комплект документации, состав которого зависит от программы испытаний, требований технического задания и назначения сварной конструкции. Основным документом является протокол результатов. В нем указывают сведения об образцах, их маркировку, размеры, состояние, способ подготовки, примененные стандарты и методику проведения. Также фиксируются дата испытаний, условия окружающей среды, тип испытательной машины, характеристики измерительного оборудования и сведения о поверке или калибровке средств измерений.
В протокол включают фактические результаты измерений. Для испытания на растяжение приводят максимальную и разрушающую нагрузку, предел текучести, временное сопротивление, относительное удлинение, место и характер разрушения. Для испытания на изгиб описывают угол, радиус или схему нагружения, состояние поверхности после деформации и наличие недопустимых дефектов. При контроле твердости указывают выбранный метод, например твердость Бринелля, твердость Роквелла или твердость Виккерса, координаты точек и полученные значения. Если выполнялись дополнительные проверки, в документ включают данные визуального, измерительного и лабораторного контроля.
К протоколу могут прилагаться фотографии образцов до и после разрушения, изображения изломов, схемы вырезки, эскизы сварных соединений, таблицы результатов и графики. При испытании на растяжение полезным приложением является диаграмма растяжения, позволяющая проследить поведение материала от начала нагружения до разрушения. Для конструкций с муфтовым соединением или элементов, изготовленных из арматурной стали, отдельно отражают особенности конструкции и критерии оценки.
Если требуется официальная оценка, оформляется техническое заключение. В нем специалисты сопоставляют полученные показатели с ГОСТ 1497, проектными требованиями, нормативной документацией и условиями технического задания. Вывод формулируется по существу: установлено ли соответствие требованиям, имеются ли отклонения, какие показатели требуют дополнительной проверки и может ли изделие применяться по назначению. Работы выполняются с использованием испытательного оборудования и измерительных средств, подходящих по диапазону и точности. По вопросам состава документации отправьте запрос КП Николаю Николаевичу. Стоимость испытаний рассчитывается с учетом количества образцов и программы контроля, ориентировочная цена составляет от 3609 руб за образец.
